Servo-Tester mit NE555


[Schaltplan]

Ein Servo-Tester wird verwendet, wenn die Funktion eines Servos oder einer Baugruppe für die Funkfernsteuerung getestet werden soll, ohne dabei eine Funkfernsteuerung zu benutzen.

Signale der Fernsteuerung

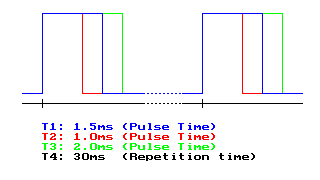

Üblicherweise arbeiten seit einiger Zeit alle Funkfernsteuerungen mit positiven Impulsen (Graupner, Futaba, Simprop...). Unterschiede gibt es eigentlich nur bei den Steckern und teilweise bei der Belegung der Stecker. Die Information für die angeschlossenen Schaltungen (Servo-Motor, Schaltkanal) wird über die Länge des Impulses geliefert. Im Ruhezustand (Steuerknüppel in Mittenstellung) wird eine Impulszeit von etwa 1.5ms geliefert. Wird der Steuerknüppel in der einen Richtung verstellt, so verkürzt sich die Impulszeit auf 1.0ms. Mit Verstellen des Steuerknüppels in der anderen Richtung erhöht sich die Impulszeit auf 2.0ms. Je nach Fernsteuerung werden diese Impulse etwa alle 25 bis 30ms wiederholt.


Funktionsbeschreibung
Mit dem integrierten Baustein NE555 ist ein Zeitgeber aufgebaut, der etwa alle 30ms ein Impuls liefert. Die Impulslänge ist durch das Potentiometer zwischen 1ms und 2ms einstellbar. Weil die angeschlossene Baugruppe über den Steckkontakt mit Spannung versorgt wird, sollte die angeschlossene Spannungsversorgung für den Servo-Tester nicht mehr als 5V liefern.
